उच्च दक्षता वाले शेल और ट्यूब हीट एक्सचेंजर (वाष्पीकरण और कंडेनसर)

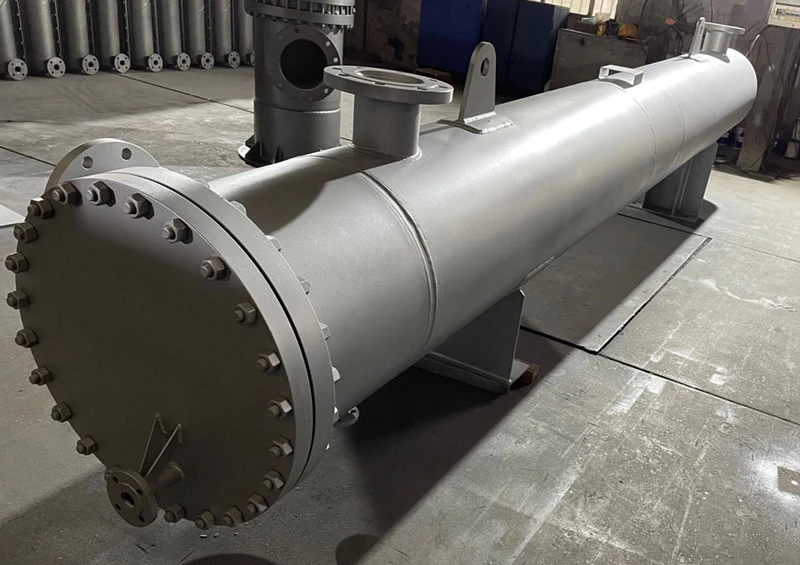

बिजली उत्पादन के लिए उच्च दक्षता वाले शेल और ट्यूब कंडेनसर। शेल और ट्यूब कंडेनसर, बिजली संयंत्रों में एक प्रमुख घटक, संक्षेपण दक्षता का अनुकूलन करने के लिए लंबवत व्यवस्थित ट्यूबों के साथ एक ट्यूबलर हीट एक्सचेंजर डिजाइन को अपनाता है। एडमिरल्टी ब्रास ट्यूब्स (70/30 कॉपर-निकेल) और एक कार्बन स्टील शेल से निर्मित, यह 2.5 एमपीए तक दबाव डालता है और तापमान 150 डिग्री तक पहुंचता है। ट्यूब बंडल में 19 मिमी ओडी ट्यूब 25.4 मिमी केंद्रों पर फैले हुए हैं, जो 500-2000 वर्ग मीटर का गर्मी हस्तांतरण सतह क्षेत्र प्रदान करता है। स्टीम पावर साइकिल में, यह 50-200 किग्रा/सेकंड पर निकास भाप को संक्षेपित करता है, टरबाइन बैकप्रेस्योर को कम करता है और दक्षता को 3-5%तक बढ़ाता है। निरंतर बिजली उत्पादन के लिए गर्मी विनिमय प्रदर्शन को अधिकतम करते हुए इसका ऊर्ध्वाधर लेआउट फर्श की जगह को कम करता है।
हमारे शेल और ट्यूब हीट एक्सचेंजर्स महत्वपूर्ण औद्योगिक अनुप्रयोगों के लिए इंजीनियर हैं, जिसमें मजबूत डिजाइन और प्रीमियम सामग्री की विशेषता है। शेल और ट्यूब वाष्पीकरण कम तापमान वाले वातावरण में उत्कृष्ट प्रदर्शन करते हैं, जो कार्बन स्टील के शेल और टाइटेनियम ट्यूबों से लैस है, जो इसे अमोनिया-आधारित प्रशीतन प्रणालियों के लिए आदर्श बनाता है। शेल और ट्यूब कंडेनसर, बिजली संयंत्रों में एक प्रमुख घटक, स्टीम पावर चक्रों में संक्षेपण दक्षता का अनुकूलन करने के लिए एडमिरल्टी पीतल ट्यूब (70/30 कॉपर-निकेल मिश्र धातु) और एक कार्बन स्टील शेल का उपयोग करता है।
उत्पाद विवरण
बाष्पीकरणकर्ता सुविधाएँ
◆ सामग्री: कार्बन स्टील शेल + टाइटेनियम ट्यूब
◆ अनुप्रयोग: कम तापमान प्रशीतन (अमोनिया-आधारित सेटअप)
◆ प्रदर्शन: औद्योगिक शीतलन प्रक्रियाओं के लिए विश्वसनीय वाष्पीकरण
कंडेनसर सुविधाएँ
◆ सामग्री: कार्बन स्टील शेल + एडमिरल्टी पीतल ट्यूब (70/30 कॉपर-निकेल)
◆ दबाव रेटिंग: 2.5 एमपीए तक
◆ तापमान रेंज: 150 डिग्री तक

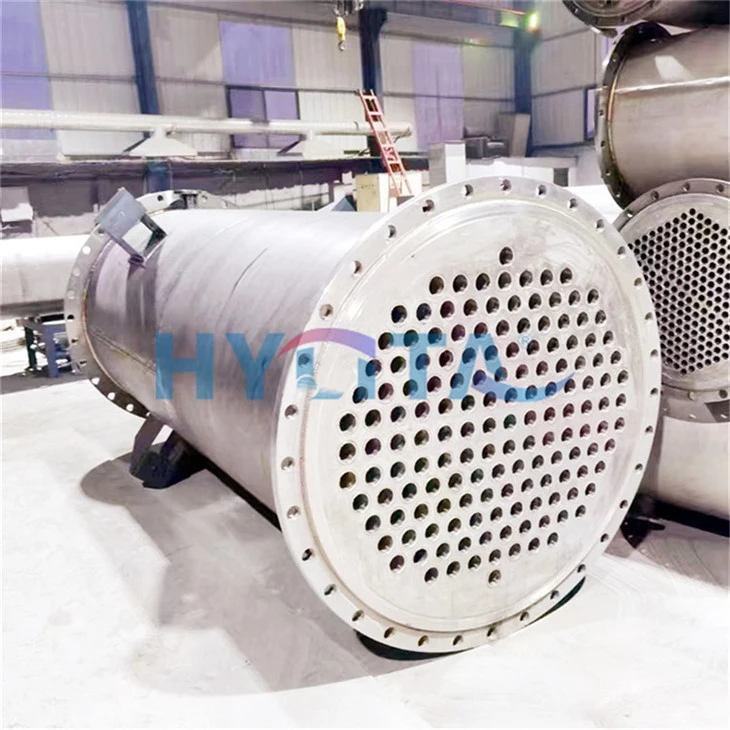

◆ ट्यूब बंडल: 19 मिमी ओडी ट्यूब, 25.4 मिमी केंद्र रिक्ति
◆ हीट ट्रांसफर सरफेस एरिया: 500-2000 वर्ग मीटर
◆ स्टीम संक्षेपण क्षमता: 50-200 किग्रा/सेकंड
◆ दक्षता में सुधार: टरबाइन बैकप्रेशर को कम करता है, बिजली उत्पादन दक्षता को 3-5% तक बढ़ाता है
◆ लेआउट: न्यूनतम फर्श स्थान और अधिकतम गर्मी विनिमय प्रदर्शन के लिए ऊर्ध्वाधर डिजाइन
विनिर्देश
|
पैरामीटर |
बाष्पीकरण करनेवाला |
कंडेनसर |
|
शेल सामग्री |
कार्बन स्टील |
कार्बन स्टील |
|
ट्यूब सामग्री |
टाइटेनियम |
एडमिरल्टी ब्रास (70/30 CU-NI) |
|
डिजाइन दबाव |
एन/ए (आवेदन पर निर्भर) |
2.5 एमपीए |
|
डिजाइन तापमान |
एन/ए (कम तापमान पर ध्यान केंद्रित) |
150 डिग्री |
|
ट्यूब बाहरी व्यास |
N/A |
19 मिमी |
|
ट्यूब स्पेसिंग |
N/A |
25.4 मिमी |
|
गर्मी अंतरण क्षेत्र |
N/A |
500–2000 m² |
|
भाप से हैंडलिंग |
N/A |
50-200 किग्रा/एस (निकास भाप) |
अनुप्रयोग परिदृश्य
◆ बाष्पीकरणकर्ता: खाद्य प्रसंस्करण, रासायनिक संयंत्रों और कोल्ड स्टोरेज सुविधाओं में प्रशीतन प्रणाली, विशेष रूप से अमोनिया का उपयोग एक सर्द के रूप में।
◆ कंडेनसर: बिजली उत्पादन संयंत्र (स्टीम साइकिल), पेट्रोकेमिकल उद्योग, और औद्योगिक सुविधाओं को ऊर्जा उपयोग का अनुकूलन करने के लिए कुशल भाप संक्षेपण की आवश्यकता होती है।
प्रमुख लाभ
◆ टिकाऊ निर्माण:
कार्बन स्टील के गोले उच्च दबाव/तापमान के तहत संरचनात्मक अखंडता सुनिश्चित करते हैं।
टाइटेनियम ट्यूब (बाष्पीकरणकर्ता) कम तापमान, आक्रामक वातावरण में संक्षारण प्रतिरोध प्रदान करते हैं।
कॉपर-निकेल ट्यूब (कंडेनसर) स्केलिंग के लिए उत्कृष्ट गर्मी हस्तांतरण और प्रतिरोध प्रदान करते हैं।
◆ दक्षता अनुकूलन:
ऊर्ध्वाधर ट्यूब व्यवस्था पदचिह्न को कम करते हुए गर्मी हस्तांतरण को अधिकतम करती है।
बेहतर संक्षेपण के माध्यम से बिजली उत्पादन चक्रों में ऊर्जा की खपत को 3-5% तक कम कर देता है।
◆ विश्वसनीयता:
भारी शुल्क औद्योगिक सेटिंग्स में निरंतर संचालन के लिए उपयुक्त है।
कठोर परिस्थितियों (जैसे, उच्च दबाव, संक्षारक मीडिया) का सामना करने के लिए इंजीनियर।
तकनीकी अनुपालन
◆ सामग्री प्रशीतन और बिजली क्षेत्रों में हीट एक्सचेंजर्स के लिए उद्योग मानकों का अनुपालन करती है।
◆ डिजाइन ASME या समकक्ष इंजीनियरिंग कोड (अनुरोध पर) के अनुसार इष्टतम प्रदर्शन सुनिश्चित करता है।
पैकेजिंग और लॉजिस्टिक्स
◆ मानक पैकेजिंग: पीई बैग + सुरक्षात्मक पैडिंग + समुद्र/वायु परिवहन के लिए लकड़ी का कार्टन।
◆ डिलीवरी का समय: 10-20 दिन (ऑर्डर मात्रा के आधार पर परक्राम्य)।
