बुनियादी जानकारी
|
सामग्री |
कार्बन स्टील, स्टेनलेस स्टील, तांबा, एल्युमीनियम |
प्रमुख विक्रय बिंदु |
पर्यावरण के अनुकूल, कम रखरखाव लागत, लंबी सेवा जीवन |
|
वोल्टेज |
220 V, 380 V |
हीट एक्सचेंजर प्रकार |
ट्यूब हीट एक्सचेंजर |
|
अधिकतम परिचालन तापमान |
500 डिग्री (932 डिग्री एफ) |
प्रवाह क्षमता |
स्वनिर्धारित |
|
द्रव अनुकूलता |
तेल, पानी, भाप, रेफ्रिजरेंट, गैस |
कार्य तापमान सीमा |
100~500 डिग्री (212~932 डिग्री फारेनहाइट) |
|
मुख्य घटक |
पंखदार ट्यूब |
गारंटी |
1 वर्ष |
|
मशीनरी परीक्षण रिपोर्ट |
प्रदान किया |
वीडियो आउटगोइंग-निरीक्षण |
प्रदान किया |
|
उत्पत्ति का स्थान |
गुआंग्डोंग, चीन |
वजन (किग्रा) |
200 |
|
ब्रांड का नाम |
हिलिटा |
तरल प्रवाह दर |
1.39~10 L/s |
|
अधिकतम दबाव रेटिंग |
चर |
आयाम(एल*डब्ल्यू*एच) |
अनुकूलित निर्मित |
|
आवेदन |
वायु तापन, भाप तापन, गरम करना और सुखाना |
हीट एक्सचेंजर प्रकार |
फिनन्ड ट्यूब हीटर एक्सचेंजर |
|
प्रोडक्ट का नाम |
अपशिष्ट ताप पुनर्प्राप्ति |
ट्यूब और फिन सामग्री |
तांबा, CuNi, स्टेनलेस स्टील, एल्युमीनियम, कार्बन स्टील, टाइटेनियम |
|
फ़्रेम सामग्री |
स्टेनलेस स्टील, जीआई प्लेट, एल्यूमिनियम प्लेट |
विशेषता |
उच्च ऊर्जा दक्षता-कम परिचालन लागत |
|
फिन प्रकार |
सपाट, नालीदार, लौवरयुक्त, चिकनी ट्यूब |
फिन सतह |
एपॉक्सी (सोना), नीला (हाइड्रोफिलिक), पाउडर पेंट, बेयर |
|
पैकिंग |
लकड़ी का केस |
ट्यूब में तरल |
पानी, अमोनिया, ग्लाइकोल, रेफ्रिजरेंट |
|
इकाइयाँ बेचना |
एकल आइटम |
एकल पैकेज आकार |
77X112X138 सेमी |
|
एकल सकल भार |
238.000 किग्रा |
उत्पाद विवरण
ऊर्जा बचत को अधिकतम करें: उन्नत अपशिष्ट ताप पुनर्प्राप्ति समाधान

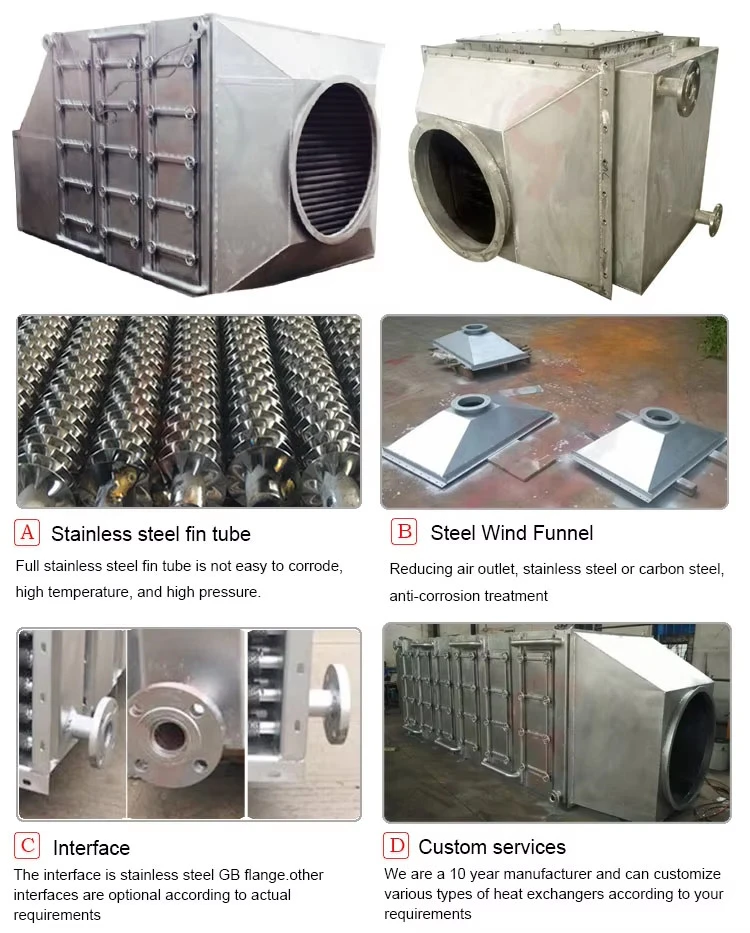

हमारा सिस्टम संक्षारण प्रतिरोधी एनडी स्टील या स्टेनलेस स्टील से बने उन्नत एच{0}फिन या स्पाइरल फिन ट्यूब का उपयोग करता है। यह डिज़ाइन राख संचय को रोकते हुए गर्मी हस्तांतरण सतह क्षेत्र को अधिकतम करता है। इसे कठोर औद्योगिक वातावरण में उच्च तापमान और अम्लीय ग्रिप गैसों का सामना करने के लिए विशेष रूप से इंजीनियर किया गया है।
मुख्य लाभ
ईंधन की बचत:बॉयलर ईंधन के उपयोग को 10-15% तक कम करने के लिए अपशिष्ट ताप को पुनर्प्राप्त करता है।
त्वरित आरओआई:उच्च दक्षता आमतौर पर 1 वर्ष के भीतर निवेश का भुगतान सुनिश्चित करती है।
विरोधी-पहनें:एच-फिन डिज़ाइन ग्रिप गैस घर्षण को कम करता है, ट्यूब जीवन को बढ़ाता है।
संक्षारण सुरक्षित:एनडी स्टील (09CrCuSb) सल्फ्यूरिक एसिड ओस बिंदु जंग का प्रतिरोध करता है।
कम राख:अनुकूलित फिन स्पेसिंग राख को जमने से रोकती है और प्रवाह को बनाए रखती है।
उच्च स्थानांतरण:फिनन्ड ट्यूब ठंडा करने के लिए सादे ट्यूबों की तुलना में 10 गुना सतह क्षेत्र प्रदान करते हैं।
कस्टम फ़िट:मौजूदा बॉयलर फ़्लूज़ को निर्बाध रूप से पुनः स्थापित करने के लिए अनुकूलित आयाम।
लीक प्रूफ:उच्च -आवृत्ति वेल्डिंग पंख/ट्यूबों के बीच 100% संलयन दर सुनिश्चित करती है।
दबाव तैयार:उच्च परिचालन दबावों को झेलने के लिए डिज़ाइन और परीक्षण किया गया।
पर्यावरण अनुकूल:पर्यावरणीय प्रभाव को कम करने के लिए निकास गैस का तापमान कम करता है।
तकनीकी निर्देश

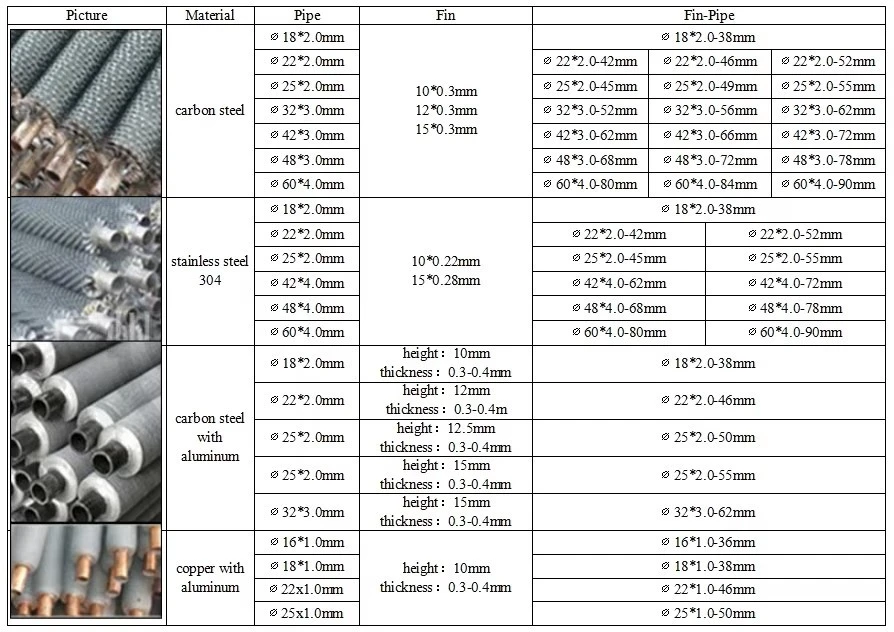

● ट्यूब और फिन सामग्री: तांबा, CuNi, स्टेनलेस स्टील, एल्यूमीनियम, हॉट डिप स्टील, टाइटेनियम
● फिन प्रौद्योगिकी: उच्च -आवृत्ति वेल्डिंग/लेजर वेल्डिंग
● थर्मल दक्षता: 95% से अधिक:
● हीट ट्रांसफर क्षेत्र: 5-500 वर्ग मीटर (अनुकूलन योग्य)
● अधिकतम दबाव: 0.5-4.0 एमपीए (72-580 पीएसआई)
● वायु प्रवाह क्षमता: 500-50,000 m³/h
● अधिकतम ऑपरेटिंग तापमान: 800 डिग्री तक (अनुकूलन योग्य)
● दबाव ड्रॉप (वायु)50-300 Pa (0.2-1.2 inH₂O)
● डिज़ाइन मानक: एएसएमई / जीबी / आईएसओ 9001
● ताप माध्यम: संतृप्त भाप, थर्मल तेल, गर्म पानी
अनुप्रयोग
● कोयला आधारित बिजली संयंत्र
● औद्योगिक भाप बॉयलर
● प्राकृतिक गैस हीटिंग सिस्टम
● कपड़ा रंगाई के कारखाने
● पेट्रोकेमिकल रिफाइनरियां
● बायोमास ऊर्जा संयंत्र
● अपशिष्ट भस्मीकरण सुविधाएं
● अपशिष्ट ताप पुनर्प्राप्ति वेंटिलेशन
प्रमुख विशेषताऐं
2. अधिकतम थर्मल संपर्क के लिए उच्च आवृत्ति सर्पिल फिन वेल्डिंग।
3. मॉड्यूलर डिज़ाइन आसान स्थापना और रखरखाव को सक्षम बनाता है।
4. वेल्ड जोड़ों पर सख्त एक्स-रे दोष का पता लगाना सुरक्षा की गारंटी देता है।
5. आपके बॉयलर डेटा के अनुरूप अनुकूलित थर्मल गणना समर्थन।
हमें क्यों चुनें
उद्योग कवरेज और उत्पाद पेशकश
हम औद्योगिक, खाद्य और पेय, एचवीएसी, समुद्री, वायु हैंडलिंग और कूलिंग, पेट्रोकेमिकल, बिजली उत्पादन और प्रशीतन क्षेत्रों की सेवा करने वाले हीट एक्सचेंजर्स का एक व्यापक पोर्टफोलियो प्रदान करते हैं।
1) हम उत्पाद डिज़ाइन से लेकर विनिर्माण, आपके विनिर्देशों के साथ काम करने या कस्टम डिज़ाइन पर सहयोग करने तक पूर्ण समर्थन प्रदान करते हैं।
2) हमारे उत्पादों को इज़राइल, अमेरिका, जर्मनी और कनाडा सहित दुनिया भर के कई देशों में निर्यात किया गया है।
3) अपनी पूछताछ का त्वरित उत्तर सुनिश्चित करें, आमतौर पर 24 घंटों के भीतर उत्तर दें। अत्यावश्यक मामलों के लिए, कृपया बेझिझक हमें सीधे कॉल करें।
4) हम कुशल सेवा, विश्वसनीय गुणवत्ता और उत्कृष्ट प्रतिष्ठा बनाए रखने के लिए प्रतिबद्ध हैं।
5) ओईएम और ओडीएम, हमारे पास हीट एक्सचेंजर डिजाइन सॉफ्टवेयर है जिसका उपयोग गुएंटनर और कैबेरो कर रहे हैं, हम दर्जी निर्मित हीटिंग और कूलिंग यूनिट प्रदान करते हैं।
इंजीनियरिंग डिजाइन
हम विशेष रूप से एक प्रसिद्ध यूरोपीय सॉफ्टवेयर प्रदाता से एचटीआरआई और ईडीआर डिजाइन सॉफ्टवेयर का उपयोग करते हैं।
18 वर्षों की रणनीतिक साझेदारी के साथ, हमने दुनिया भर के 50 से अधिक देशों में हीट एक्सचेंजर्स को सफलतापूर्वक डिजाइन, निर्मित और निर्यात किया है।
ग्राहक प्रतिक्रिया लगातार पुष्टि करती है कि वास्तविक शीतलन प्रदर्शन सैद्धांतिक डिजाइन मूल्यों के साथ सटीक रूप से संरेखित होता है।

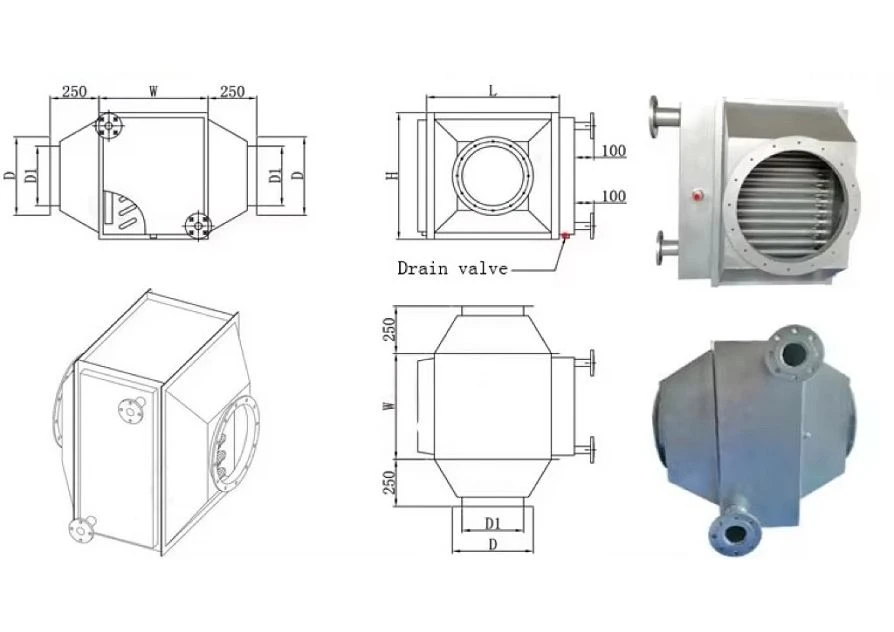

हम आपके आदेश के बाद विस्तृत ड्राइंग प्रदान कर सकते हैं। हम कस्टम सेवाएँ भी प्रदान कर सकते हैं।
|
हमारे बॉयलर इकोनॉमाइज़र की विशेषताएं |
|
|
प्रदर्शन विशिष्टताएँ |
● हीट ट्रांसफर क्षेत्र: 5-500 वर्ग मीटर (अनुकूलन योग्य) ● अधिकतम भाप दबाव: 0.5-4.0 एमपीए (72-580 पीएसआई) ● भाप तापमान: 100-500 डिग्री (212-932 डिग्री फ़ारेनहाइट) ● वायु प्रवाह क्षमता: 500-50,000 m³/h ● थर्मल दक्षता: 95% से अधिक ● दबाव ड्रॉप (वायु): 50-300 Pa |
|
हीट प्लेट्स/ट्यूब |
● सामग्री::तांबा, CuNi, स्टेनलेस स्टील, एल्यूमीनियम, कार्बन स्टील, टाइटेनियम (अनुकूलन योग्य) ● इसके लिए सर्वोत्तम: संक्षारक/उच्च-अस्थायी भाप |
|
एयरसाइड फिन्स |
● सामग्री:: एल्यूमिनियम, कॉर्टन स्टील (अनुकूलन योग्य) ● इसके लिए सर्वोत्तम: धूलयुक्त/अम्लीय वायुप्रवाह |
|
गास्केट/सीलें |
● सामग्री: ईपीडीएम, पीटीएफई, ग्रेफाइट ● इसके लिए सर्वोत्तम: भाप रिसाव की रोकथाम |
|
फ़्रेम/आवरण |
● सामग्री: कार्बन स्टील (पेंटेड), एसएस304 ● इसके लिए सर्वोत्तम: संरचनात्मक स्थायित्व |
|
परीक्षण |
हीट एक्सचेंजर्स को 30 बार के दबाव पर साफ और परीक्षण किया जाता है |
|
अनुकूलन विकल्प |
● धमाका-प्रूफ़ डिज़ाइन (ATEX/IECEx प्रमाणित) ● स्वयं - सफाई तंत्र (धूल भरी हवा के अनुप्रयोगों के लिए) ● हाइब्रिड एमवीआर (मैकेनिकल वाष्प पुनर्संपीड़न) एकीकरण |
ग्राहक मामले की तस्वीरें
अनुप्रयोग: समुद्री डीजल निकास ताप पुनर्प्राप्ति
सामग्री: ट्यूब- स्टेनलेस स्टील 304; फिन - एल्यूमिनियम (हाइड्रोफिलिक कोटिंग के साथ) आपूर्ति शक्ति: 230 वी / 1 पी / 50 हर्ट्ज
अनुप्रयोग: हॉट ब्लास्ट स्टोव फ़्लू गैस हीट रिकवरी
सामग्री: ट्यूब और फिन- कॉर्टन स्टील (एनडी स्टील) आपूर्ति शक्ति: 415V / 3P / 50Hz
अनुप्रयोग: रासायनिक प्रक्रिया गैस शीतलन और भाप उत्पादन
सामग्री: ट्यूब- स्टेनलेस स्टील 316एल; फिन- 316L आपूर्ति शक्ति: 400V / 3P / 50Hz
अनुप्रयोग: टेक्सटाइल टेंटर फ़्रेम निकास हीट रिकवरी
सामग्री: ट्यूब- कार्बन स्टील (गैल्वेनाइज्ड); फिन- एल्युमीनियम आपूर्ति शक्ति: 400V / 3P / 50Hz
अनुप्रयोग: खाद्य स्टरलाइज़ेशन फ्लैश स्टीम रिकवरी
सामग्री: ट्यूब- तांबा; फिन- कॉपर आपूर्ति शक्ति: 480V / 3P / 60Hz
अनुप्रयोग: सीमेंट भट्ठा निकास गैस हीट रिकवरी
सामग्री: ट्यूब- कार्बन स्टील; फिन- कार्बन स्टील (एल्यूमिनाइज्ड) आपूर्ति शक्ति: 380V / 3P / 50 हर्ट्ज
अनुप्रयोग: सिंटरिंग फर्नेस निकास भाप रिकवरी
सामग्री: ट्यूब- मिश्र धातु इस्पात (15CrMo); फिन- स्टेनलेस स्टील 321 आपूर्ति शक्ति: 380V / 3P / 60Hz
अनुप्रयोग: पेपर ड्रायर कंडेनसेट कैस्केड हीट रिकवरी
सामग्री: शेल और ट्यूब हीट एक्सचेंजर - स्टेनलेस स्टील 304 आपूर्ति शक्ति: 380V / 3पी / 50 हर्ट्ज
अनुप्रयोग: गैस बॉयलर फ़्लू गैस संघनक ताप पुनर्प्राप्ति
सामग्री: ट्यूब- स्टेनलेस स्टील 316एल; फिन - एल्यूमिनियम (एपॉक्सी कोटिंग के साथ) आपूर्ति शक्ति: 400V / 3P / 50 हर्ट्ज
ग्राहक प्रतिक्रिया
पैकिंग एवं डिलिवरी
मानक पैकेजिंग लकड़ी के बक्से हैं।
यूरोपीय देशों में निर्यात के लिए, लकड़ी के बक्सों को धूमन उपचार से गुजरना पड़ता है।
यदि कंटेनर स्थान सीमित है, तो हम पीई फिल्म पैकेजिंग पर स्विच कर सकते हैं या ग्राहकों से विशेष पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
हमारा विनिर्माण संयंत्र
हमारे उत्पाद क्यों चुनें
शेन्ज़ेन हिलिटा हीट एक्सचेंजर कंपनी लिमिटेड
हमारा मुख्यालय शेन्ज़ेन में स्थित है, जिसके शाखा कार्यालय गुआंगज़ौ, तांगशान और वुहान में हैं।
हम औद्योगिक, खाद्य और पेय, एचवीएसी, समुद्री, वायु हैंडलिंग और कूलिंग, पेट्रोकेमिकल, बिजली उत्पादन और प्रशीतन क्षेत्रों की सेवा करने वाले हीट एक्सचेंजर्स का एक व्यापक पोर्टफोलियो प्रदान करते हैं।
हीट रिकवरी इकाइयाँ (बॉयलर इकोनॉमाइज़र) दोनों प्रत्यक्ष प्रतिस्थापन मॉडल (ओईएम विनिर्देशों के साथ 100% संगत) और विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा करने के लिए पूरी तरह से अनुकूलित कॉन्फ़िगरेशन में उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न
1.आदेश सुरक्षा और ऑनलाइन लेनदेन
प्रश्न: क्या हम सुरक्षा के लिए अलीबाबा ट्रेड एश्योरेंस के माध्यम से ऑर्डर कर सकते हैं?
उत्तर: हाँ, हम इसे अत्यधिक प्रोत्साहित करते हैं! ट्रेड एश्योरेंस आपके भुगतान को 100% सुरक्षित करता है। हमारे 10 साल के विनिर्माण इतिहास के साथ, आप अपना पहला ऑर्डर पूरे आत्मविश्वास के साथ दे सकते हैं।
2. गुणवत्ता नियंत्रण
प्रश्न: आप शिपमेंट से पहले गुणवत्ता कैसे सुनिश्चित करते हैं?
उत्तर: हमारी प्रतिष्ठा 4 मुख्य गुणवत्ता वाले स्तंभों पर बनी है
✅ अनुभव: 2015 से विशिष्ट निर्माता (10+ वर्ष)।
✅ प्रमाणन: ISO 9001:2015, CE, ROHS
✅ आश्वासन: शिपमेंट से पहले प्रत्येक इकाई पर 100% दबाव परीक्षण
✅ ग्लोबल ट्रस्ट: 50+ से अधिक देशों में ग्राहकों को सफलतापूर्वक सेवा प्रदान करना।
3. डिज़ाइन एवं गणना
प्रश्न: कोई ड्राइंग नहीं? क्या आप मेरे लिए डिज़ाइन कर सकते हैं?
उत्तर: हाँ! हम सटीक आकार के लिए HTRI सॉफ़्टवेयर का उपयोग करते हैं। बस अपना ऑपरेटिंग डेटा (अस्थायी/प्रवाह) साझा करें, और हम आपके अनुमोदन के लिए एक पेशेवर डिज़ाइन प्रदान करेंगे।
4. न्यूनतम आदेश मात्रा (MOQ)
प्रश्न: MOQ क्या है? क्या मैं कृपया छोटा ऑर्डर दे सकता हूँ?
उत्तर: हमारी कंपनी में छोटे ऑर्डर का भी स्वागत है।
5. वारंटी सेवा
प्रश्न: वारंटी कवरेज कब तक है?
उत्तर: हम आपकी आवश्यकताओं से मेल खाने के लिए लचीले वारंटी विकल्प प्रदान करते हैं:
✅ मानक: सभी ऑर्डर के लिए 12-माह।
✅ विस्तारित: पात्र अनुकूलित ऑर्डर के लिए 24 महीने तक (हमारी टीम से पुष्टि करें)।
6. अनुकूलन
प्रश्न: क्या आप OEM/ODM और कस्टम ब्रांडिंग का समर्थन करते हैं?
उत्तर: हाँ, पूर्ण अनुकूलन उपलब्ध है। हम कस्टम सामग्री (कॉपर, एसएस304/316, Cu-Ni) का समर्थन करते हैं और आपके लोगो को पूरी तरह से प्रदर्शित करने के लिए लेजर मार्किंग और नेमप्लेट की पेशकश करते हैं।
7. सेवा प्रतिबद्धता
प्रश्न: आप मुझे मेरे ऑर्डर के बारे में कैसे अपडेट रखते हैं?
उत्तर: हम 100% प्रक्रिया पारदर्शिता सुनिश्चित करते हैं
✅ दोहरी पुष्टि: उत्पादन शुरू होने से पहले सभी विशिष्टताओं का सत्यापन किया गया।
✅ विज़ुअल अपडेट: हम विनिर्माण प्रगति की तस्वीरें/वीडियो भेजते हैं।
✅ दस्तावेज़ समीक्षा: त्रुटियों से बचने के लिए ड्राफ्ट दस्तावेज़ (बी/एल, चालान) अंतिम जारी होने से पहले आपकी मंजूरी के लिए भेजे जाते हैं।
8. मुख्य उत्पाद
प्रश्न: आपके मुख्य उत्पाद क्या हैं?
ए: हम मुख्य रूप से एयर हीट एक्सचेंजर्स, सतह कूलर, बाष्पीकरणकर्ता कॉइल्स, कंडेनसर कॉइल, शेल और ट्यूब हीट एक्सचेंजर्स, प्लेट हीट एक्सचेंजर्स और अन्य हीट एक्सचेंज उपकरण और सभी प्रकार के फिनड ट्यूब, हीट एक्सचेंज सहायक उपकरण इत्यादि का उत्पादन करते हैं।
